도면 없는 노후 PEB 공장에 태양광을 설치할 수 있을까요?
결론부터 말씀드리면, 태양광 구조검토는 가능하지만, 계산을 진행한다고 설치 가능한 결과가 나오는 것은 아닙니다.
이번 현장은 약 메가(MW)급 설치를 검토할 만큼 지붕이 넓었지만, 기존 건물 상태를 확인하는 것이 어느 곳보다도 중요했습니다. 설치 가능한 용량에 눈이 먼저 가기 마련이지만, 추가 하중에 대한 안전성과 필요한 보강이 실제로 가능한지 여부에 신경을 써야 합니다.
저희 안다구조안전은 철골 구조를 전문으로 해온 대구 구조기술사사무소입니다.
|
<안다구조안전 소개>
|
|
철골 분야 경력 10년 이상의 전문 건축구조기술사
|
|
누적 800건 이상의 구조검토 처리건수
|
|
건축구조기술사 자격증 보유
|
|
구조설계, 태양광, 동바리 등 전문 구조검토
|
|
전국에서 PEB 구조검토 의뢰를 받는 구조기술사사무소
|
1. 도면이 없으면 현장 확인부터 시작합니다
태양광 업체로부터는 PEB 구조의 공장이라는 설명과 함께 구조검토를 의뢰받았습니다. 건축물이 매우 오래되어 건축도면과 구조도면 등의 어떠한 자료도 없었습니다. 그래서 설명만으로 안전성을 판단하기 어려운 상황이었습니다.
안다구조안전은 먼저 계산에 필요한 구조 조건과 기존 건물 상태를 확인하기 위해 9월 11일 현장을 방문했습니다.
결과적으로 800건 이상의 구조검토 경험이 있는 저희였지만, 자료 없는 건물의 실제 상태를 현장에서 확인하는 것이 얼마나 중요한지 다시금 확인한 사례였습니다.
2. 실제 상태가 중요했습니다

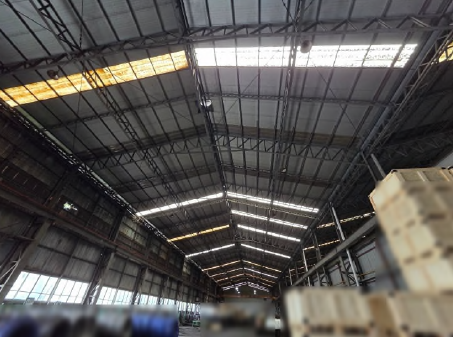

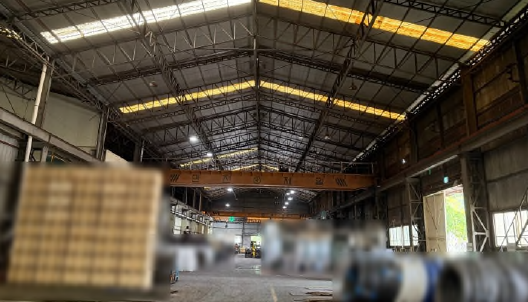

확인한 건물은 예상보다 오래된 1970년대 건물이었습니다. 또한 실제로 방문을 해보니 PEB가 아닌 트러스 구조의 건물임을 확인했습니다.

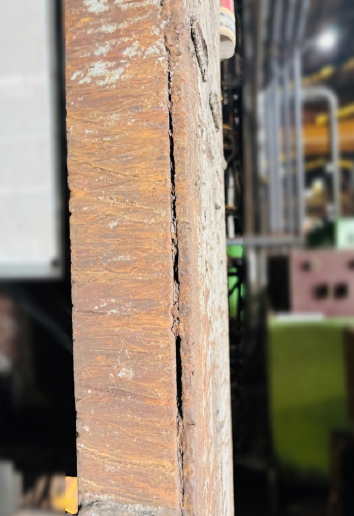

하지만, 외관상 건물이 기울어져 보였고, 주요 철골부재에는 부식이 진행돼 있었습니다. 일부 용접부 주변에서 부식으로 부풀어 오른 상태도 확인했습니다.
다만 기울어짐의 원인이 기초인지 상부 구조체인지는 눈으로만 단정할 수 없었습니다. 태양광 하중을 추가하기 전에 필요한 조사나 안전진단을 통해 기존 구조체의 상태와 이상 원인을 확인하는 단계가 우선이었습니다.
3. 보강안을 공장에서 실행할 수 있는지도 봅니다
현장 방문 후 여러 차례 회의를 거쳤습니다. 구조계산 자체는 진행할 수 있었지만, 확인된 상태에서 태양광 하중까지 추가하면 보강 범위가 크게 늘어날 가능성이 있었습니다.
또한 공장 내부 공간 활용을 현장에서 봤을 대, 보강용 기둥을 추가하는 것은 불가능해 보였습니다. 즉, 이상적인 보강 방법이 있는 것과 현실적으로 가능한 것은 별도로 살펴야 했습니다.
구조검토는 계산서 발급 여부뿐 아니라 현장에서 실행할 수 있는 결론인지까지 살펴야 합니다.
4. 이번 현장은 구조계산을 진행하지 않았습니다
태양광 업체에는 설치 가능한 사업 조건이 필요하고,
공장주에게는 기존 건물을 계속 사용할 방안이 필요합니다.
이번에는 아쉽게도 양쪽이 받아들일 현실적인 결과에 도달하기 어렵다고 판단해 구조검토를 진행하지 않았습니다.
안다구조안전은 먼저 조사해야 할 문제와 사업 진행을 어렵게 만드는 조건을 구분합니다. 보강을 최소화하려면 무엇을 보강해야 하는지부터 근거 있게 판단해야 하기 때문입니다.
견적 전에 자료와 보강 제약을 정리하십시오
도면 없는 철골공장이라면 다음 항목부터 준비하는 것이 좋습니다.
- 건축물대장과 보유 도면의 유무
- 태양광 배치계획과 설치 예정 범위
- 공장 전체와 주요 부재·접합부 사진
- 부식·변형·기울어짐이 의심되는 위치
- 기둥 추가 등 보강공사의 공간·운영 제약
노후 공장 지붕에 태양광을 계획하고 있다면 위 자료와 보강 제약을 현장 담당자와 정리해 두십시오.
저희 안다구조안전에 의뢰할 때도 설치 가능 여부만 묻기보다 기존 건물 상태와 검토범위 협의부터 시작하면, 다음 단계에 필요한 업무를 구체적으로 판단할 수 있습니다.
